电镀层的质量检查方法和评判,各个国家有各自制定的国家标准,也有统一的国际标准;不同的企业也制定有相应的企业标准。虽然具体质量检查的内容因零件和镀层而异,但镀层的外观、厚度、耐蚀性和与基体金属的结合力是所有镀层都必须检查的内容,其中镀层的厚度是镀件品质的较为重要的保证因素。

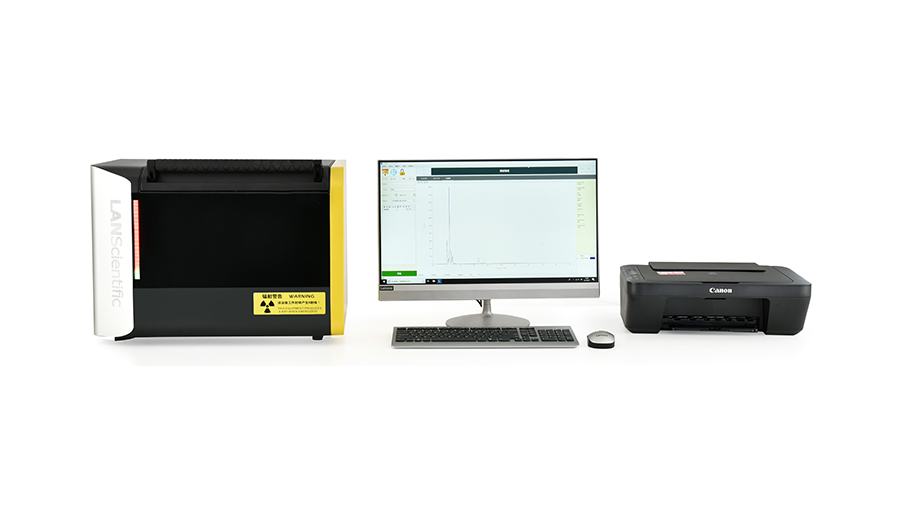

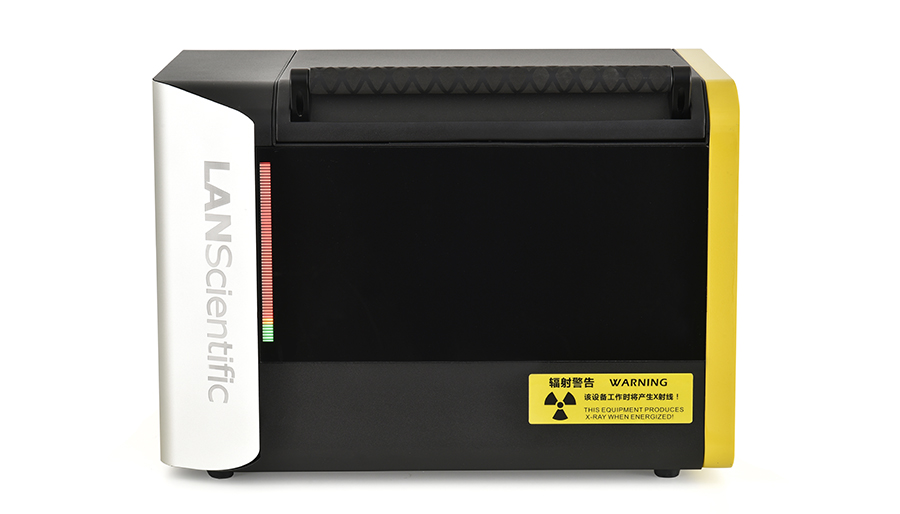

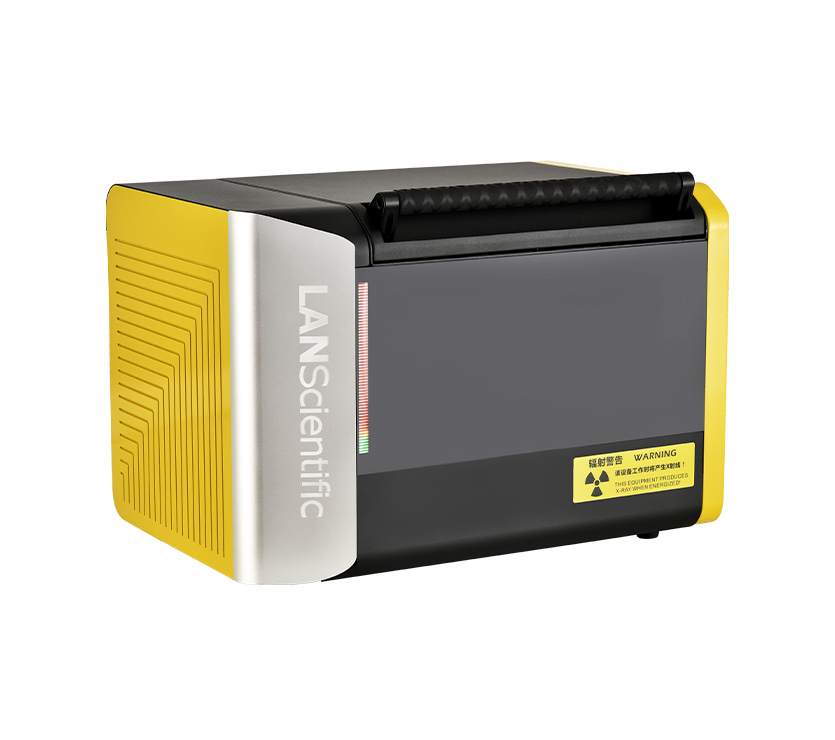

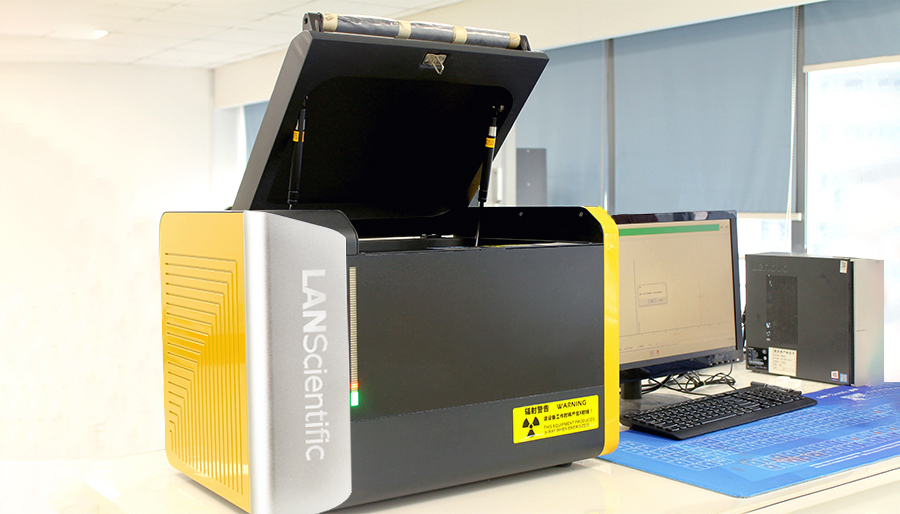

针对镀层领域的表面处理的过程控制、产品质量检验等环节中的检测和筛检难题,ScopeX COAT镀层分析仪适用于多层镀层厚度测量及材料分析,可定量和定性分析样品的元素组成,也可用于镀层和镀层系统的厚度测量。被广泛应用于汽车制造、航空航天、造船、五金产品、标准件、电子元器件、电器零部件、机械零部件、卫浴装饰产品、珠宝首饰等领域。
|
|
|
|
|
|
元素范围 | Na(钠)—U(铀) |
样品室尺寸 | 365×300×78mm(L×W×H) |
样品重量范围 | 0-2.5KG |

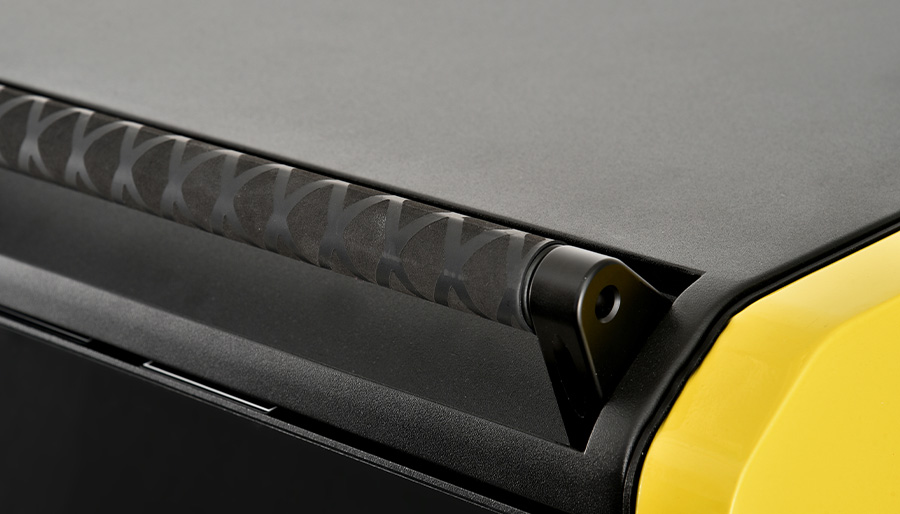

开盖方式 | 自动控制 |
主机尺寸 | 570×400×400mm(L×W×H) |
主机重量 | 47KG |
X射线管 | 大功率侧窗X射线管,50W,管压管流可自由调节,W/Ag/Rh靶材(可选配) |
电压 | 上限50kV |
电流 | 上限1mA |
冷却方式 | 空冷 |
检测器类型 | BOOST型Si-pin探测器/大面积SDD探测器(可选配) |
靶材 | Ag/Rh/W靶材,根据客户应用配置 |
测定环境 | 大气,真空(选配)、氦气(选配) |
样品观察 | 500万像素高清工业摄像头 |
PC处理器(CPU) | i3-7100同等主频或以上 |
内存(RAM) | DDR4 4G内存或以上 |
硬盘容量(ROM) | 1TB HDD或256GB SSD或以上 |
PC OS | Windows 10 |
温度条件 | 10°C~35°C |
相对湿度 | 40~70%(不结露) |
电源 | 220VAC |
额定功率 | 100W |
准直器 | 0.5mm |
厚度最低检出限 | 0.005μm |
最小检测直径 | 0.55mm |
分析层数 | 5层(4层+基材) 每层可分析10种元素,成分分析最多可分析25种元素 |
