FRINGE系列(桌面式)

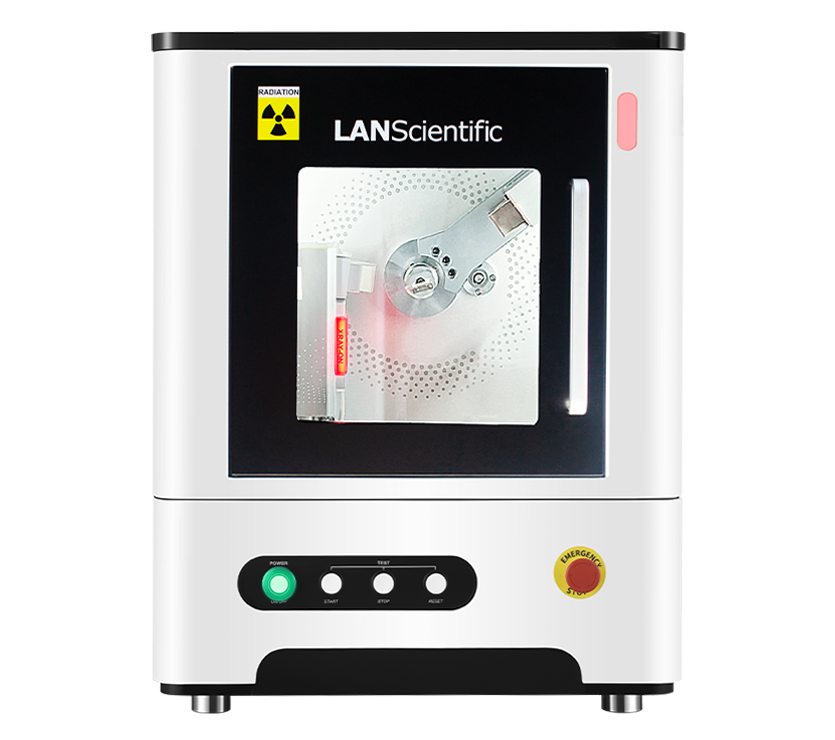

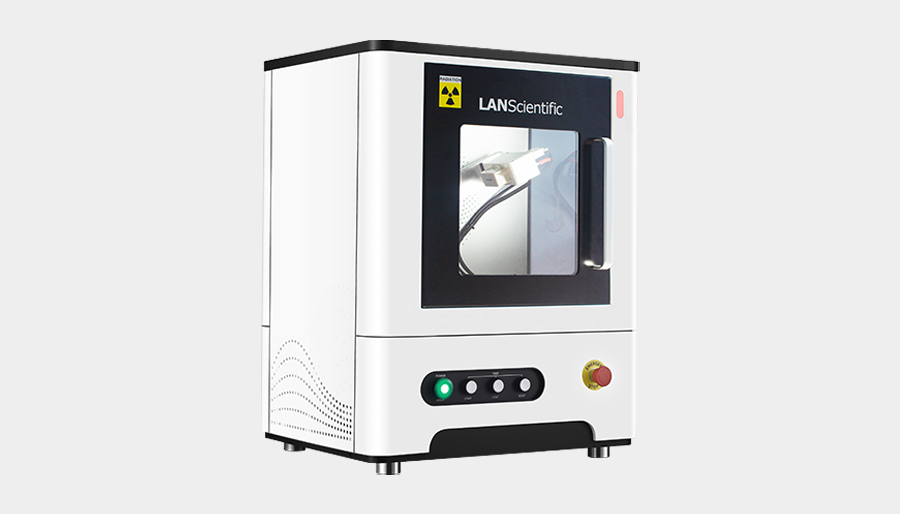

FRINGE C1600

物相分析好帮手
FRINGE C1600

X射线衍射利用X射线在晶体中的衍射现象来获得衍射后X射线信号特征,经过处理得到衍射图谱。通过对材料进行X射线衍射,分析其衍射图谱,获得材料的成分、材料内部原子或分子的结构或形态等信息的研究手段。


FRINGE C1600是公司自主研发的一款多功能X射线衍射分析仪器,是材料研究、生物医药、矿物、塑料制品、半导体等众多领域分析应用的理想工具。FRINGE C1600可快速对粉末、块状或薄膜等形态的样品进行以下分析:

物相定性和定量

晶体结构以及取向的测定

结晶度测定

晶粒尺寸测定

宏观及微观应力的测定

点阵参数测定

......


使用优势

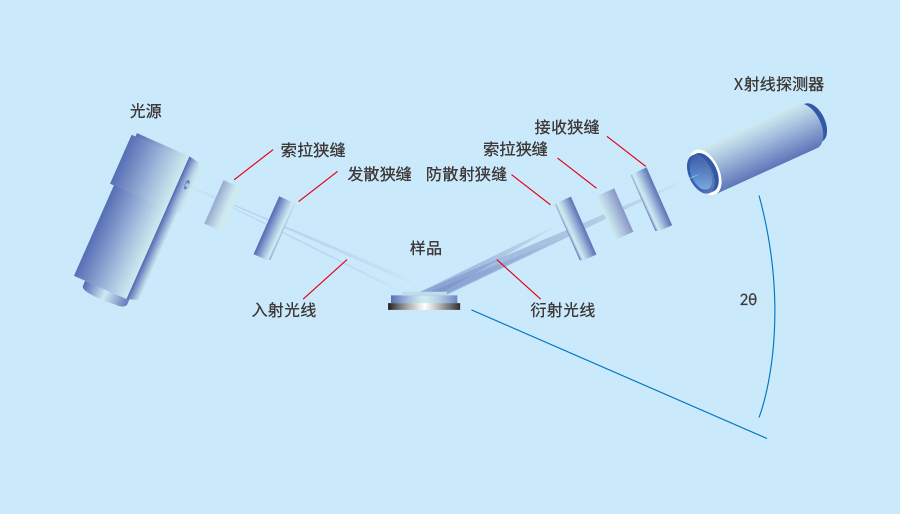

θ-2θ联动测角系统

专利新型θ-2θ耦合联动测角系统,单轴驱动机构,精约简省,立志非凡。

多道分析系统

采用数字多道分析技术,无需单色器即可分辨出衍射峰和荧光干扰,提高衍射强度。

适合所有人的XRD

CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,仅仅需要点击“开始测试”,其它交给CrystalX 软件 吧。

安全性

具有在测试过程中自动切断保护装置、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能。

集成式索拉狭缝

集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性,从而使得仪器可安装于车载实验室平台。


应用场景

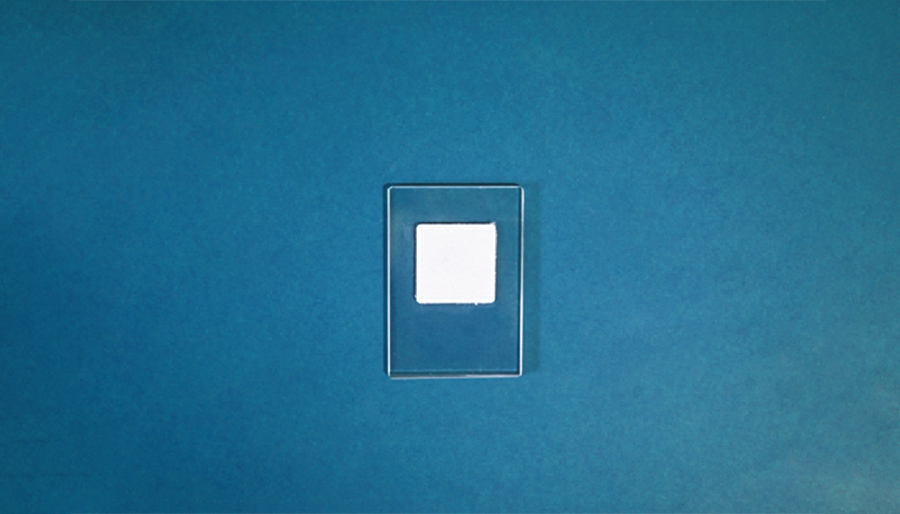

FRINGE CLASS(图1)


钛白粉


FRINGE C1600(图2)

聚合物材料


FRINGE CLASS(图6)


水泥


FRINGE C1600(图4)


工业陶瓷材料


FRINGE C1600(图5)

锂电池行业


FRINGE CLASS(图7)


生物制药


FRINGE CLASS(图8)


滑石粉


FRINGE CLASS(图5)


其他领域









规格参数

测角仪θ-2θ联动立式测角仪、衍射圆半径 150mm
2θ角度范围-3° - +150°
2θ角度精度全谱范围内<±0.02°偏差
分辨率<0.04°2θ 半峰宽FWHM
索拉狭缝集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性
X光管金属陶瓷X射线管,支持最大 2.2KW功率,焦点:1mmx10mm,默认配置Cu靶
高压发生器功率1200W,管电压最大40KV,管电流最大30mA
仪器尺寸580mm x 450mm x 680mm(L×W×H)
重量120KG
电源220V±10V,50Hz,整机功率 2000W
散热方式FRINGE C1600使用外置水循环冷却系统,强力冷却澎湃动力
探测器DPPC探测器
接口紧凑的家用墙插插头提供电源,USB接口连接PC用于控制XRD
气源提供2路气源接口,可用于原位分析或气氛保护
安全性可有效屏蔽X射线,具有在测试过程中自动切断的保护、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能
云端服务功能配套使用可同步的移动端APP服务,用于支持衍射数据卡片化管理,并支持接入知识管理系统
CrystalX软件CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,无需手动检索,无需扣背景,无需平滑,无需手动寻峰,仅仅需要点击“开始测试”,其它交给CrystalX软件
