SHINE系列(便携式)

SHINE 地球化学版(矿物岩石)

SHINE 地球化学版(矿物岩石)

映SHINE便携式X射线衍射仪(地球化学版)是浪声科学专为矿物现场物相分析而研制的一款便携式X射线衍射设备。其融合XRD、XRF和计算机软件等多项技术,可快速对矿物样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定,具有测试速度快、价格低、精准度高等优点。

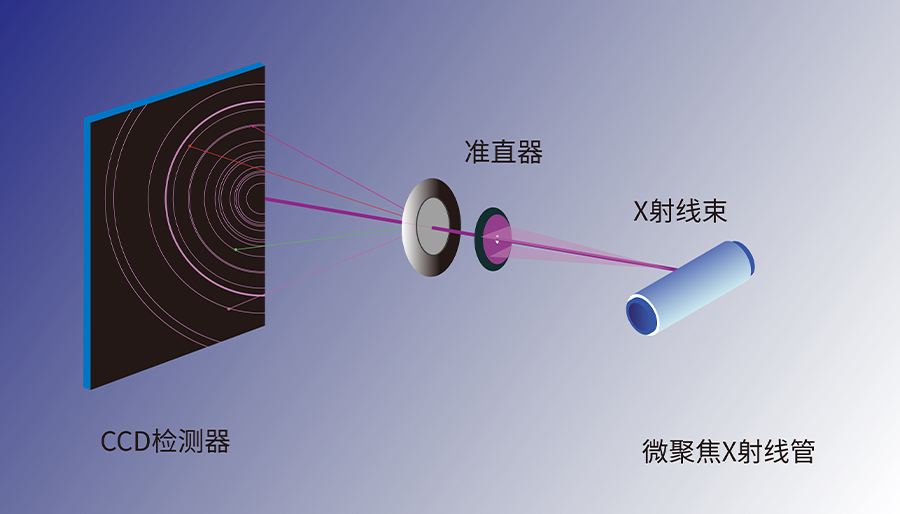

映SHINE在X射线束穿过样品的位置处使用透射几何技术,微聚焦X射线管发射X射线束通过准直器照射在样品池中的粉末颗粒,独特的振动系统使得粉末颗粒更多的晶面暴露在X射线束下,在满足布拉格定律时发生衍射现象从而在CCD上采集衍射图谱。样品池中的样品量固定不变,因此样品密度的变化不会影响分辨率。这个特点对于低密度材料尤其重要,如:药物样品,与基于反射几何技术的仪器相比,仪器在穿透性能固定的情况下可以获得更高的分辨率。


使用优势

便携式

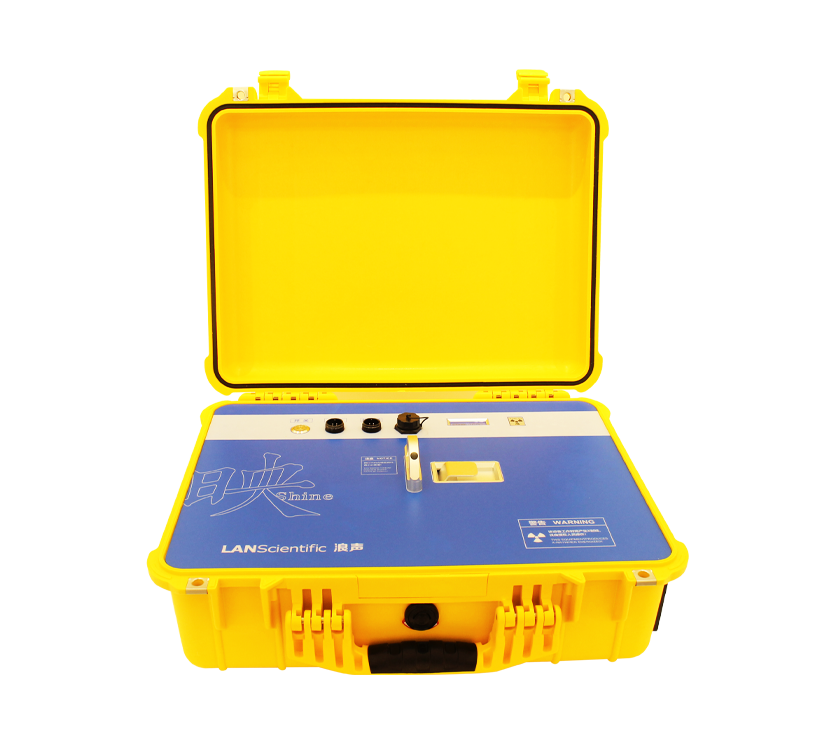

仪器采用防水防尘箱一体机设计,无任何机械移动部件,轻便小巧,方便携带,可自由进行实验室/野外现场科学研究。

集成性

XRD与XRF 技术集成,在每次检测中,能够同时采集XRD和XRF的X射线光子数据,提供物质成分、物相及结构信息,从而促进检测结果更加精准。

简便性

仪器一键式操作,无需校正,自动检测。实时显示全谱衍射图,自动进行物相分析,一键生成定量结果。

制样简单

单次分析仅需要20毫克左右的样品即可获得优质的检测结果,样品制备无需制片、压片、刮平等,3分钟即可完成样品制样(粉碎、滤筛、装样)。

数据传输

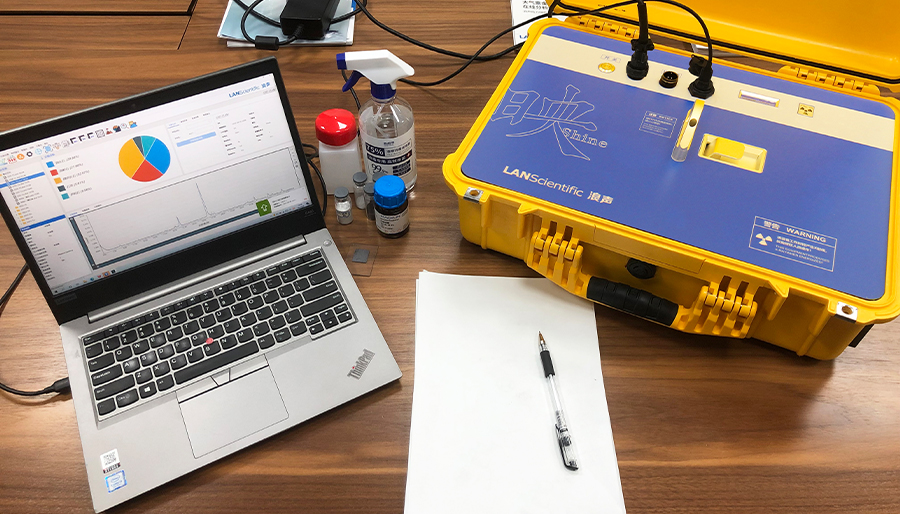

仪器通过USB, 蓝牙,WIFI与笔记本电脑实现高速连接,实时对映SHINE仪器进行控制及物相分析。

良好的环境适应性

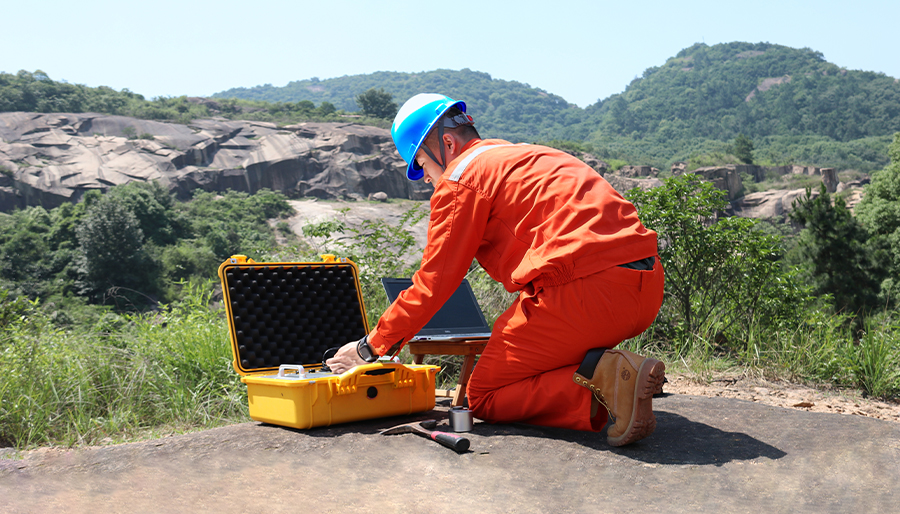

专为地质考察而研制,仪器可防雾、防尘、防震动,能适应恶劣的使用环境。

安全性

专业的多重防护辐射处理,测量时仪器全方位无任何辐射泄漏。


规格参数

角度分辨率0.2°@2θ FWHM
角度范围5-55°
衍射几何Debye-Scherrer 透射几何
探测器2000 X 256像素,2维3级Pelter制冷CCD
X射线管靶材集束微焦斑X射线管,Cu 或 Co、Cr、Fe、Ni、Mo、Ag、W 靶(可根据检测样品选配)
X射线管电压50kV最大,0-50kV可调节
X射线管功率40W最大,0-40W可调节
XRF能量分辨率127eV@8keV
样品颗粒大小样品颗粒<150um (100目筛)
散热方式水冷
样品量约20mg
工作温度 -10°C-35°C
重量15KG
电源锂离子电池或电源适配器
尺寸500mm×400mm×188mm(L×W×H)
CrystalX分析软件语言中文、英语等多国语言
