界FRINGE系列(桌面式)

FRINGE EV

强悍的KW级功率,桌面式XRD收割机

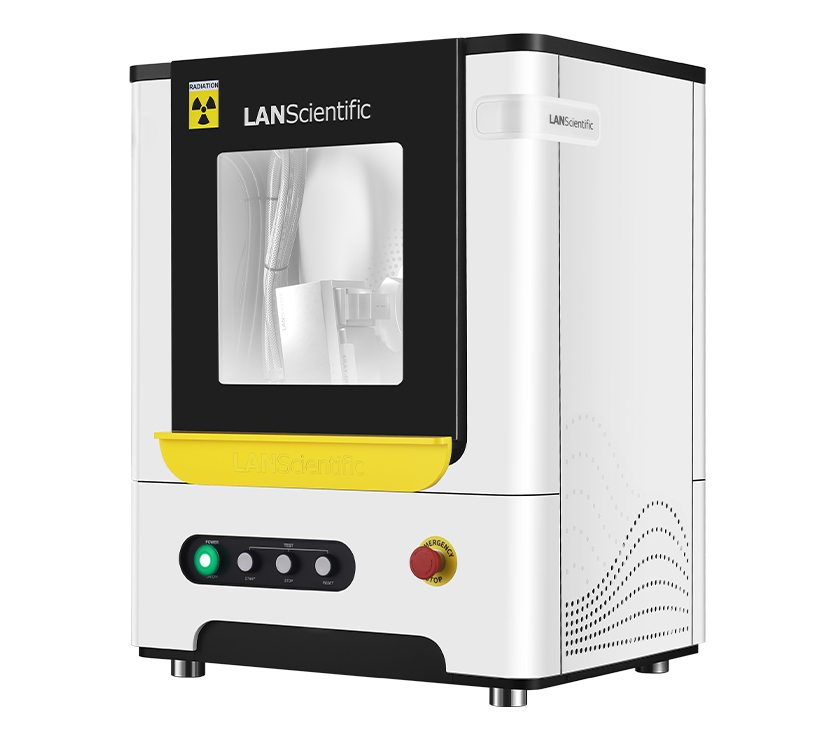

FRINGE EV

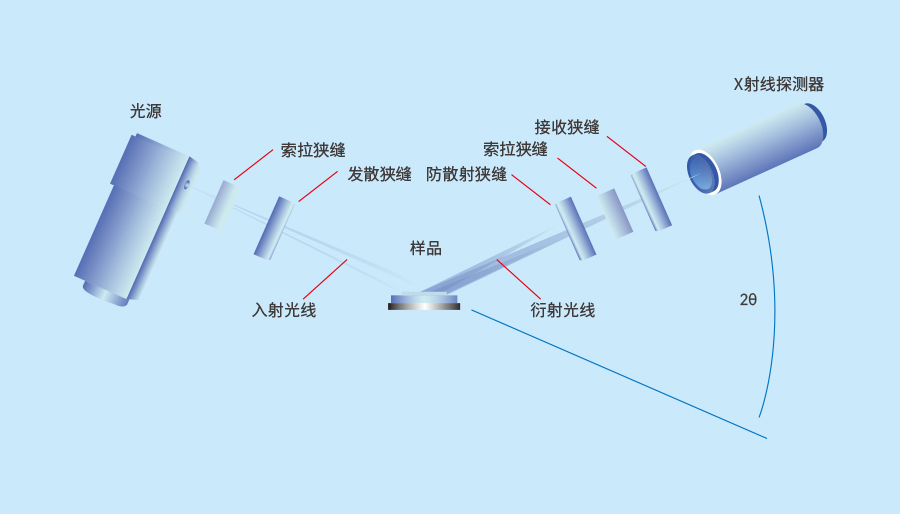

界FRINGE EV桌面式X射线衍射仪在X射线光束通过索拉狭缝、发散狭缝照射在样品上,样品台位于测角仪中心,基于反射几何θs-θd,X射线光束在满足布拉格定律时,在特定的方向上发生衍射现象,经过防散射狭缝、索拉狭缝、接收狭缝到达X射线探测器上,最终经过数据处理系统在分析软件上展现出采集的衍射图谱。

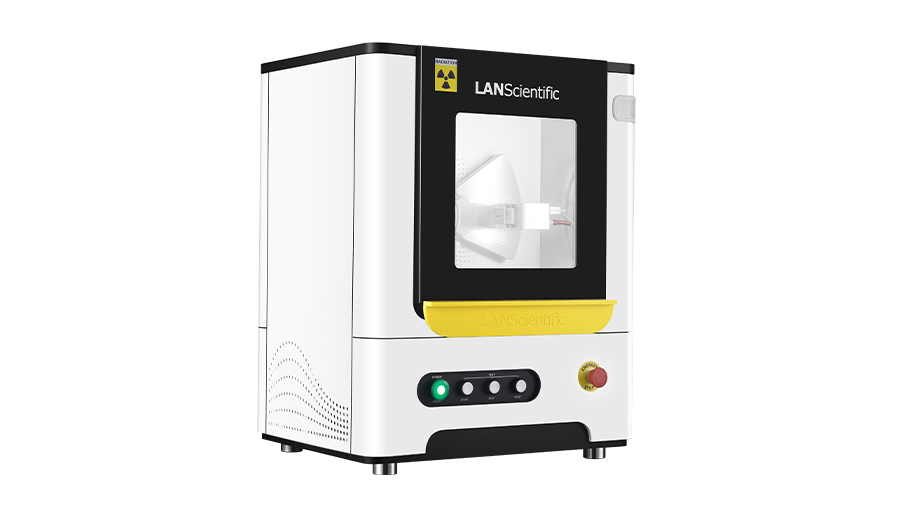

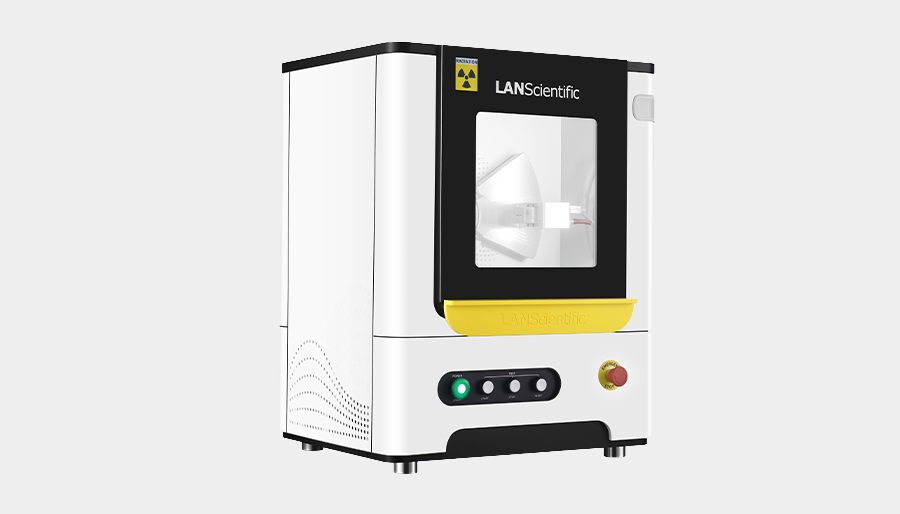

界FRINGE EV是公司自主研发的一款桌面式X射线衍射仪器,其融合XRD和计算机软件等多项技术,可快速对粉末、块状或薄膜等形态的样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定,具有精度高、准确度高、稳定性好、应用范围广、操作简便和智能化等特点,为材料研究、大学及研究院所、建筑材料、金属、矿物、塑料制品、医药品和半导体等众多领域提供高精度的分析。



使用优势

空气弹簧大橱窗升降门

空气弹簧大橱窗升降门,节约桌面空间,适合每一台办公桌,有效提高空间利用率。

桌面式千瓦级功率

界FRINGE EV拥有强悍的KW级功率,让他成为桌面式XRD领域无与伦比的收割机。

适合所有人的XRD

CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,仅仅需要点击“开始测试”,其它交给CrystalX软件 吧。

安全性

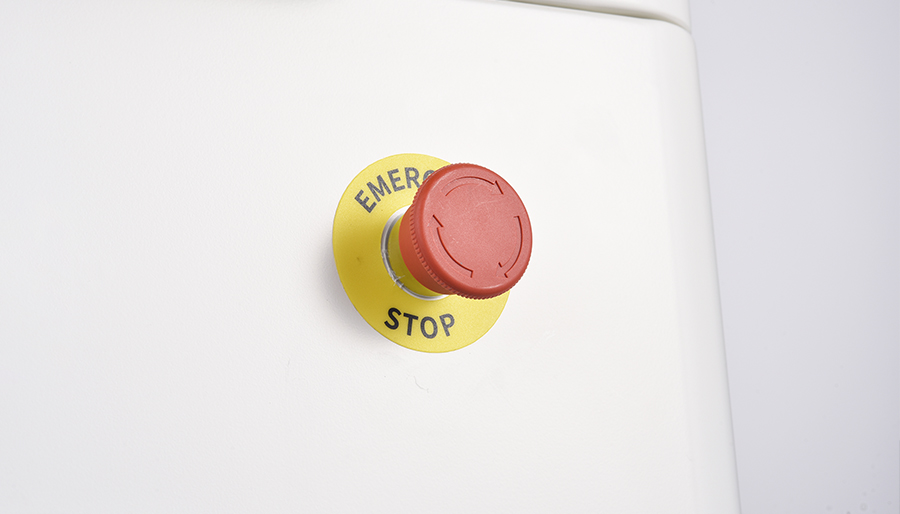

具有在测试过程中自动切断保护装置、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能。

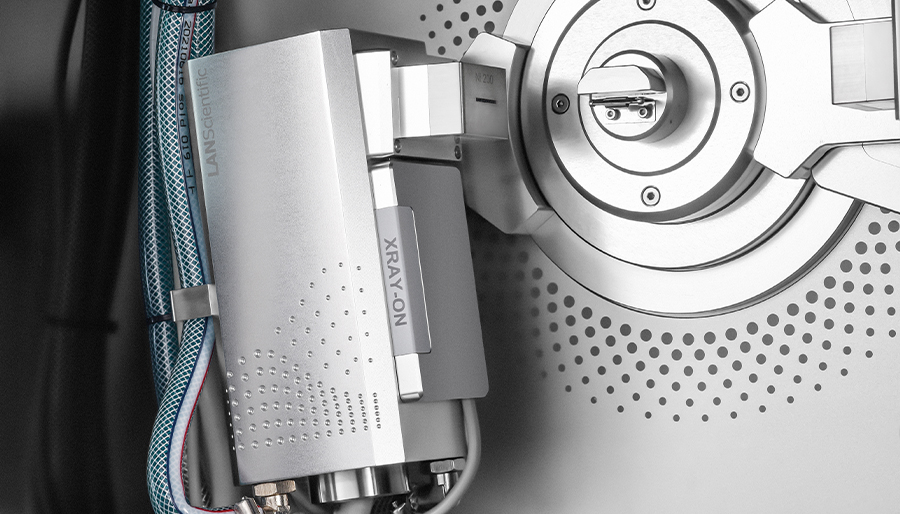

集成式索拉狭缝

集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性,从而使得界FRINGE桌面式XRD可安装于车载实验室平台。

DPPC探测器

DPPC探测器(数字脉冲处理计数探测器),计数吞吐量≥1×10^7CPS,无需使用二级单色仪,DPPC探测器在提供衍射数据的同时提供能量色散光谱数据,支持元素分析。

规格参数

测角仪θ/θ立式测角仪、衍射圆半径 150mm
2θ角度范围-3° - +150°
2θ角度精度全谱范围内<±0.02°偏差
分辨率<0.04°2θ 半峰宽FWHM
索拉狭缝集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性平台
X光管金属陶瓷 X 射线管,焦点:1 x 10 mm,默认配置Cu靶,可选配 Co、Cr、Mo靶
X射线管功率1200W
仪器尺寸580 x 450x 680mm(L×W×H)
重量120KG
电源220V±10V,50Hz,整机功率 1800W

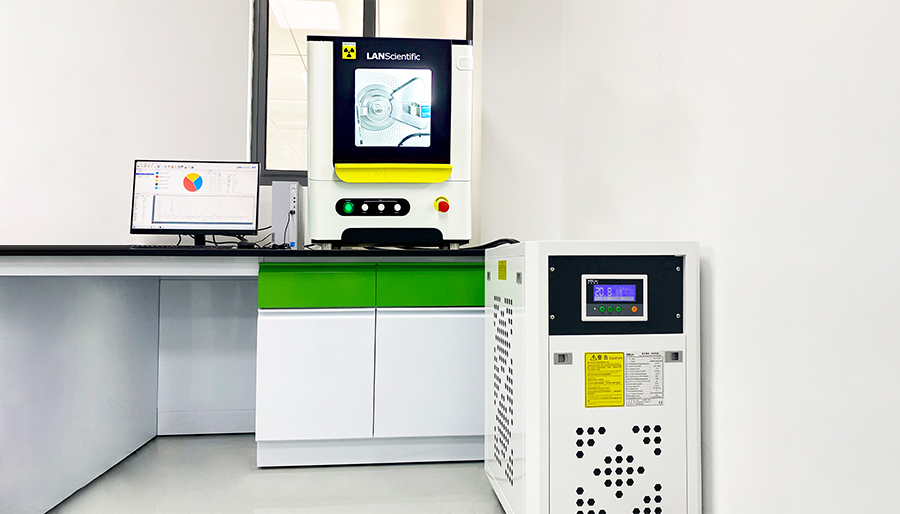

散热方式界FRINGE EV使用外置水循环冷却系统,强力冷却澎湃动力
探测器DPPC探测器(数字脉冲处理计数探测器),计数吞吐量≥1×10^7CPS,DPPC探测器可高效抑制样品荧光,即使对于强荧光样品,也能提供出色的峰背比,无需使用二级单色仪,DPPC探测器在提供衍射数据的同时提供能量色散光谱数据,支持元素分析
接口紧凑的家用墙插插头提供电源,USB接口连接PC用于控制XRD
扫描速度
0.01 - 120˚/min
气源提供2路气源接口,可用于原位分析或气氛保护
安全性界FRINGE EV具有空气弹簧大橱窗升降门,可无死角观察原位分析过程,并可有效屏蔽X射线,具有在测试过程中自动切断的保护、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能
云端服务功能界FRINGE EV配套使用可同步的移动端APP服务,用于支持衍射数据卡片化管理,并支持接入知识管理系统
CrystalX软件浪声科学为界FRINGE EV开发出专用的晶体分析软件CrystalX,CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,无需手动检索,无需扣背景,无需平滑,无需手动寻峰,仅仅需要点击“开始测试”,其它交给CrystalX 软件
