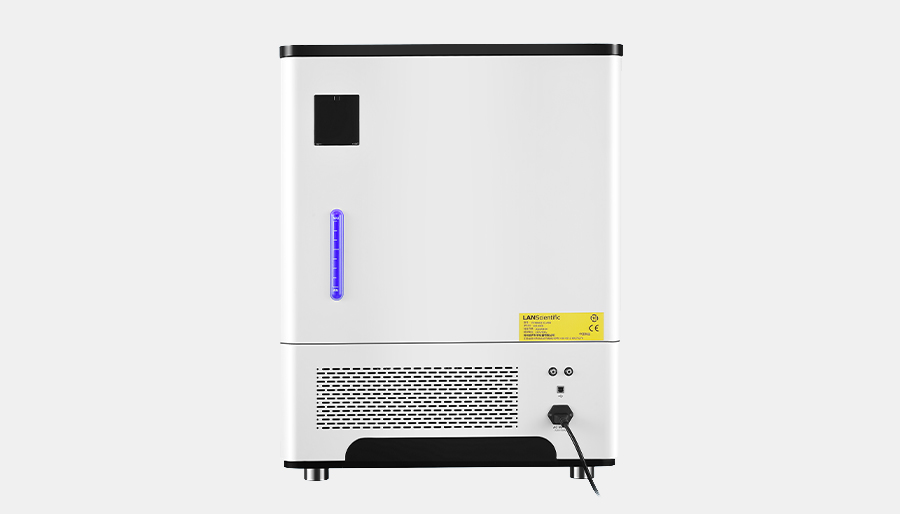

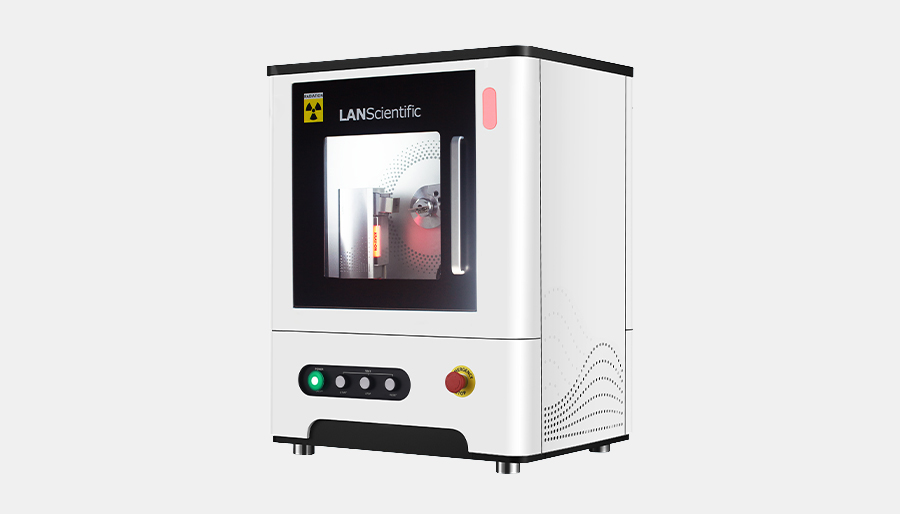

FRINGE系列(桌面式)

FRINGE CLASS

专利新型θ-2θ耦合联动测角系统,单轴驱动机构,精约简省,立志非凡
FRINGE CLASS

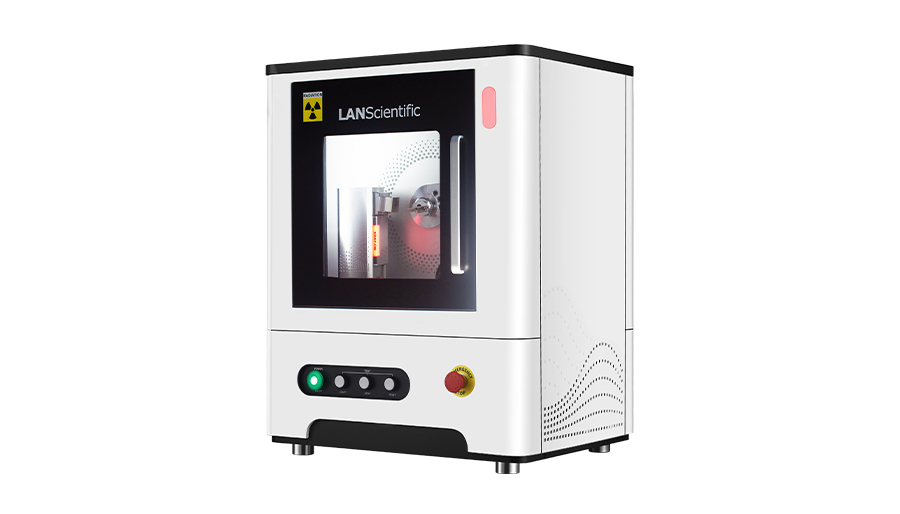

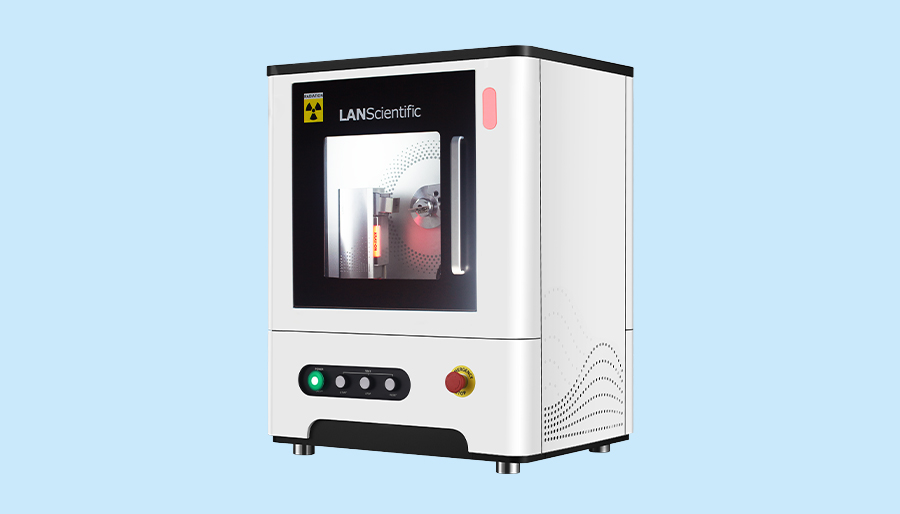

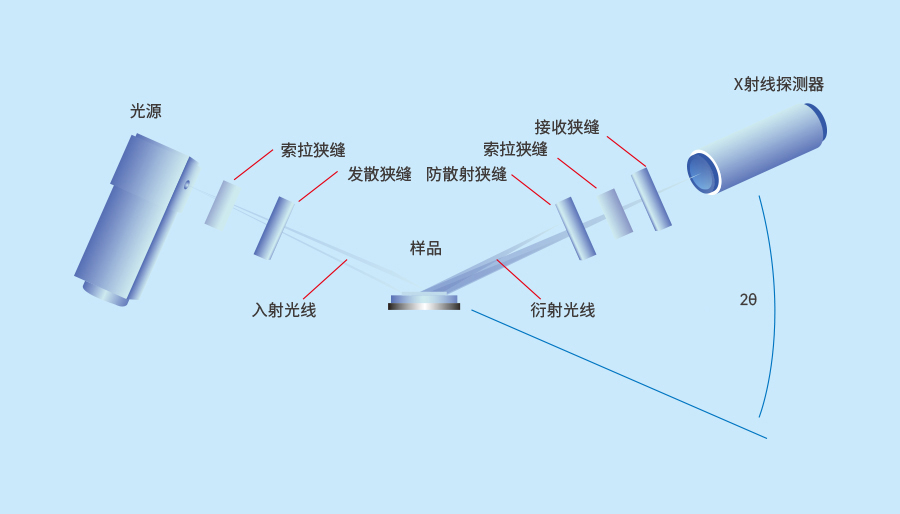

FRINGE CLASS桌面式X射线衍射仪在X射线光束通过索拉狭缝、发散狭缝照射在样品上,样品台位于测角仪中心,基于反射几何θs-θd,X射线光束在满足布拉格定律时,在特定的方向上发生衍射现象,经过防散射狭缝、索拉狭缝、接收狭缝到达X射线探测器上,最终经过数据处理系统在分析软件上展现出采集的衍射图谱。


FRINGE CLASS是公司自主研发的一款多功能粉末衍射分析仪器,其融合XRD和计算机软件等多项技术,可快速对粉末、块状或薄膜等形态的样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定,具有操作简便、精度高、检测速度快等特点,为材料研究、生物医药、矿物、塑料制品、半导体等众多领域提供高精度的分析。



使用优势

θ-2θ联动测角系统

专利新型θ-2θ耦合联动测角系统,单轴驱动机构,精约简省,立志非凡。

内置水循环冷却系统

FRINGE CLASS内置水循环冷却系统,无需额外增加冷水机,软件可实时显示X射线管中水温、流量、流速等信息。

适合所有人的XRD

CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,仅仅需要点击“开始测试”,其它交给CrystalX 软件 吧。

安全性

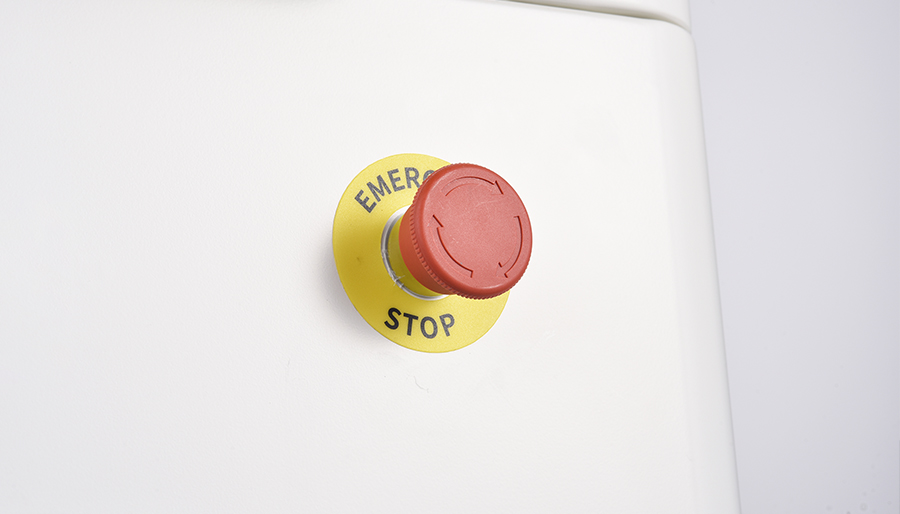

具有在测试过程中自动切断保护装置、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能。

集成式索拉狭缝

集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性,从而使得仪器可安装于车载实验室平台。

应用场景

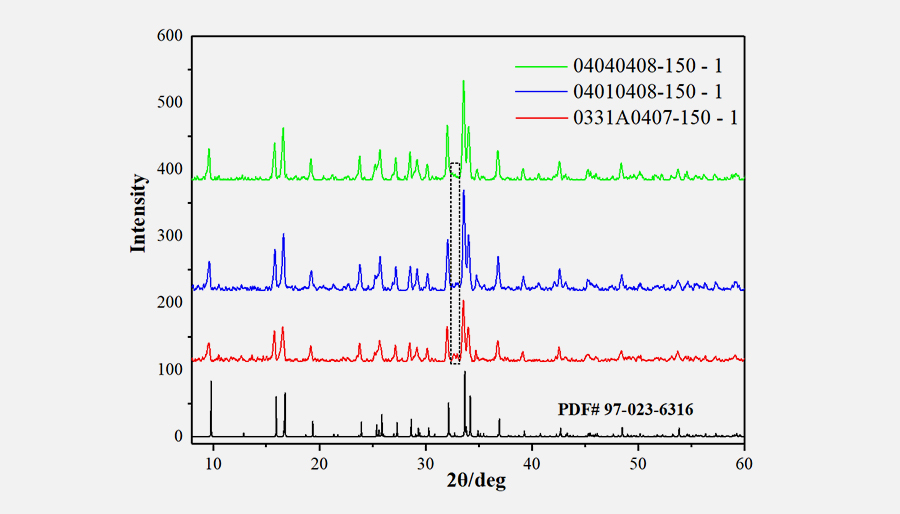

FRINGE CLASS(图1)


钛白粉


点击了解更多

在钛白粉检测中的应用

在金红石转化率测定中的应用

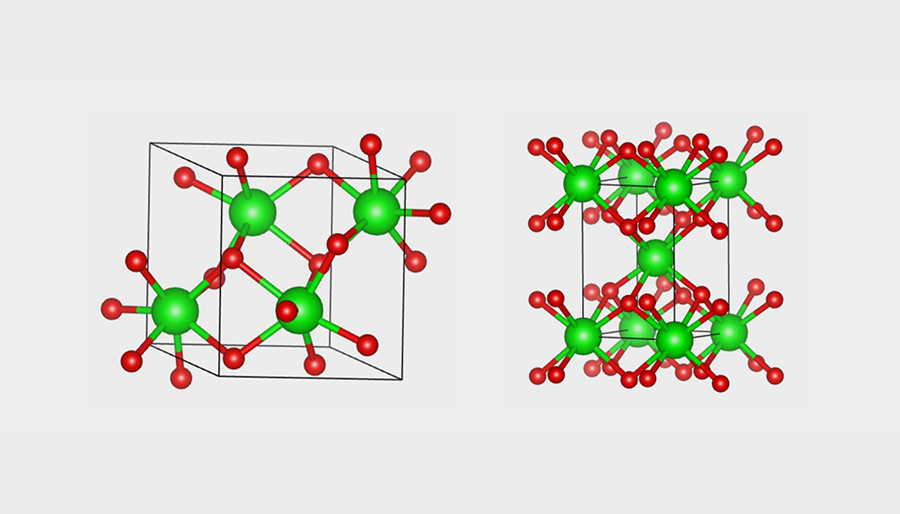

FRINGE CLASS(图2)

氧化铝


点击了解更多

FRINGE CLASS(图3)

石墨化度


点击了解更多

在石墨粉的石墨化度测量中的应用

在石墨检测中的应用

FRINGE CLASS(图4)


陶瓷材料


了解更多

FRINGE CLASS(图5)

石棉材料


FRINGE CLASS(图6)


水泥

FRINGE CLASS(图7)


药物分析

如蒙脱石散测定,原料药API晶型分析等



FRINGE CLASS(图8)


滑石粉


FRINGE CLASS(图8)

其他领域







规格参数

测角仪θ-2θ联动立式测角仪、衍射圆半径 150mm
2θ角度范围-3° - +150°
2θ角度精度全谱范围内<±0.02°偏差
分辨率<0.04°2θ 半峰宽FWHM
索拉狭缝集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性,从而使得FRINGE CLASS桌面式XRD可安装于车载实验室平台
X光管金属陶瓷X射线管,支持最大 2.2KW功率,焦点:1mmx10mm,默认配置Cu靶
高压发生器功率固态高频高压发生器,最大输出功率600W
仪器尺寸580mm x 450mm x 680mm(L×W×H)
重量120KG
电源220V±10V,50Hz,整机功率 1000W
散热方式FRINGE CLASS内置水循环冷却系统,无需额外增加冷水机,软件可实时显示X射线管中水温、流量、流速等信息
探测器DPPC探测器
接口紧凑的家用墙插插头提供电源,USB接口连接PC用于控制XRD
气源提供2路气源接口,可用于原位分析或气氛保护
安全性可有效屏蔽X射线,具有在测试过程中自动切断的保护、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能
云端服务功能配套使用可同步的移动端APP服务,用于支持衍射数据卡片化管理,并支持接入知识管理系统
CrystalX软件CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,无需手动检索,无需扣背景,无需平滑,无需手动寻峰,仅仅需要点击“开始测试”,其它交给CrystalX软件
