近日，河北科技大学科研团队在国际顶级期刊《Chemical Engineering Journal》发表了在钠金属电池领域的最新研究成果，针对不稳定的固态电解质界面相和枝晶生长的关键痛点，科研人员在平面铜集流体上原位构建源自 F-SnO₂ 涂层的 NaF-Na₂O-Sn 复合界面以实现稳定的钠金属沉积，实现钠电池超长循环稳定运行。本次研究采用FRINGE EVS桌面式X射线衍射仪完成核心物相鉴定与晶体结构表征，再次印证国产 XRD 在新能源材料科研领域的硬核实力。

研究核心概况

钠金属电池凭借资源丰富、能量密度高等优势，是大规模储能下一代核心技术，但钠枝晶生长、SEI 界面相不稳定长期制约产业化。该团队在铜箔上直接生长一层含氟的SnO₂层，构建一种亲钠集流体，从而实现稳定的钠金属沉积。在钠化早期阶段，修饰后的集流体与钠自发反应，原位生成NaF-Na2O-Sn复合界面相，覆盖在集流体表面，这有助于形成无机物富集的界面，并改善界面传输动力学。促进更均匀的界面传输环境，并稳定钠/电解液界面，从而有效抑制枝晶生长。因此，F-SnO₂修饰的电极表现出低极化、高库仑效率和长循环稳定性：在1.0 mA cm⁻²下，半电池可循环2500次，对称电池可循环超过5600小时。此外，与Na₃V₂(PO₄)₃配对的全电池和软包电池展现出增强的倍率性能和持久的循环性能，突显了这种涂层衍生界面策略在先进钠金属电池中的实际应用潜力。

XRD在本项高端科研中的核心价值

在整个科研攻关中，浪声 FRINGE EVS桌面式X射线衍射仪发挥不可替代的核心表征作用：

1.表征涂层晶体物相

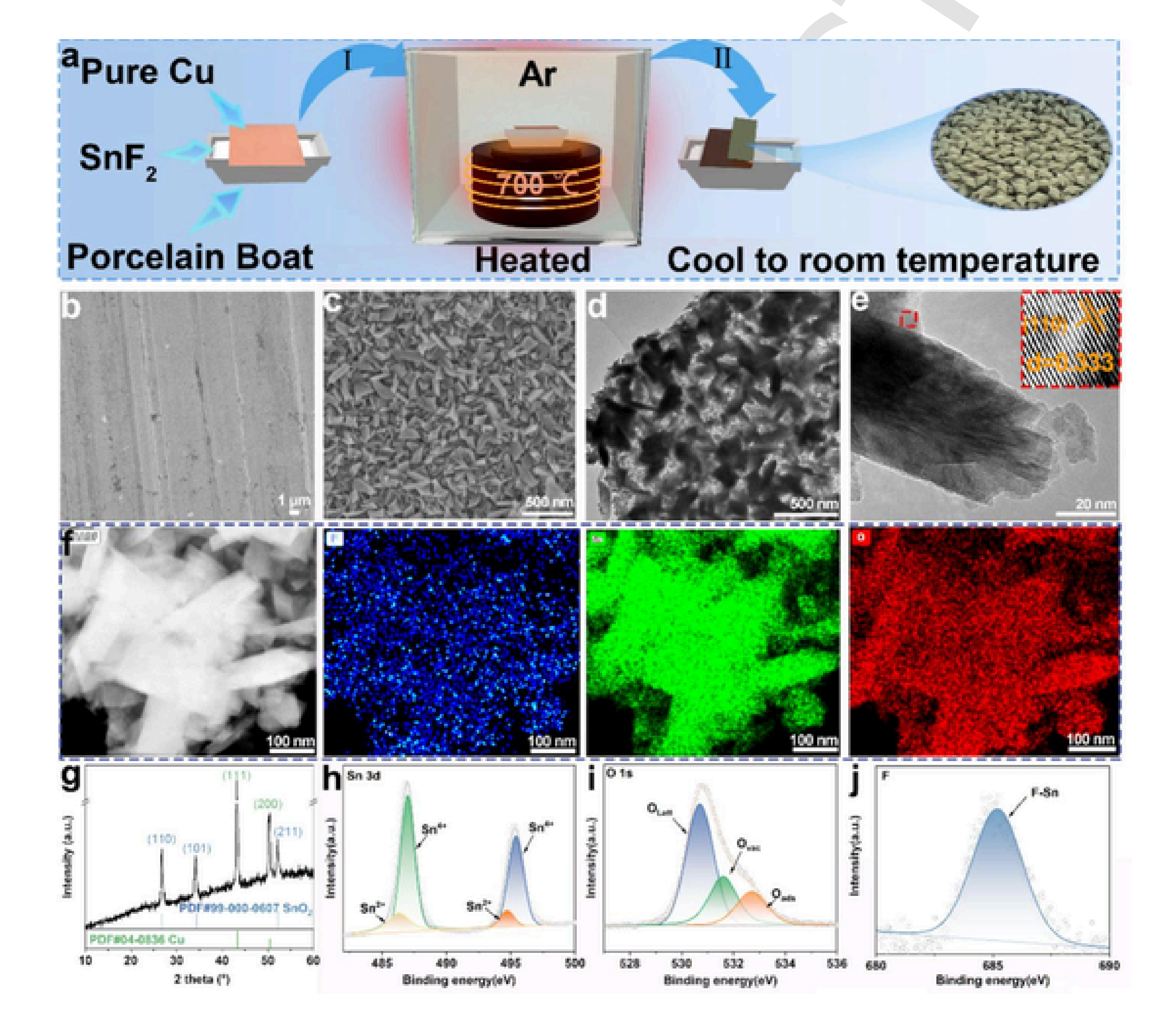

检测气相沉积后铜箔表面涂层晶体结构，确定SnO₂的 (110)、(101)、(200) 等特征晶面，同时区分铜基底衍射峰，证实所制备的涂层为纯金红石相 SnO₂，未检测到原料 SnF₂ 的残留相。

2.验证物相转化规律

对照实验证实 700℃氩气氛围下，前驱体 SnF₂会转化为 SnO₂，明确 F-SnO₂物相形成机理。

3.原位追踪电化学过程物相演变

利用原位 XRD实时监测钠沉积过程：F-SnO₂衍射峰逐渐衰减，同时出现 Na-Sn合金、金属钠特征峰，直观证明涂层与钠发生合金化反应，揭示界面相变与钠沉积机制。

4.分析钠沉积晶体取向

非原位 XRD 表征发现：F-SnO₂改性铜箔上钠呈多晶生长，裸铜上钠呈择优取向生长；证实改性层可诱导多晶钠沉积，有效抑制枝晶滋生。

5.佐证电极结构稳定性

循环后 XRD 表征证明 F-SnO₂骨架结构保持完整，物相无明显坍塌，验证改性涂层长期循环结构稳定性。

结语

此次科研成果再次印证，XRD 是新能源电池电极涂层材料、合金相变、界面物相分析、制备工艺优化、循环结构稳定性检测的标配核心设备。作为专业 XRD 设备研发生产商，我们深耕 X 射线衍射技术领域，可针对锂电池、钠电池等新能源材料定制专属检测解决方案，全面满足高校科研院所、新能源企业从新材料研发、机理分析到中试量产的全场景物相表征需求，持续以高端检测装备赋能储能电池产业技术创新与规模化落地。
