一、引言

在全球能源结构向清洁、低碳转型的背景下，氢燃料电池技术，特别是质子交换膜燃料电池（PEMFC），因其高能量转换效率、零碳排放和快速启动等显著优势，被视为交通、储能等领域的革命性解决方案。然而，该技术实现规模化商用仍面临一项关键挑战：氧还原反应（ORR）动力学迟缓，严重限制了电池的整体输出功率和效率。为加速这一核心反应，电极中必须采用高活性的电催化剂。目前，铂基催化剂，尤其是将纳米颗粒负载于碳载体上制成的铂碳催化剂，仍然是兼顾高活性与相对稳定性的不可替代选择。

铂基催化剂是一种以金属铂为主要活性组分的催化剂。在质子交换膜燃料电池中，铂基催化剂是最常用的催化剂之一，因为它具备极高的电催化活性，能够有效促进氢气和氧气在电极上的氧化还原反应，从而产生电能。铂基催化剂通常由铂纳米颗粒和载体构成，常用的载体材料包括碳黑、氧化铝、碳纳米管等。在实际应用中，燃料电池常采用碳载铂（Pt/C）作为催化阴阳极反应的催化剂，铂负载量一般高达20%以上，相较于常规化工用负载型催化剂，其制备难度显著增加。

二、XRD与SEM技术在铂碳催化剂分析中的应用

铂碳催化剂的活性受多种因素综合影响，包括铂纳米颗粒的尺寸与分散状态、铂与碳载体间的相互作用、载体的孔道结构及表面特性，以及催化剂的晶体结构等。这些因素相互交织，共同影响催化剂的催化性能。XRD技术能够无损且高效地提供这些微观结构的“指纹”信息，通过解析衍射谱图，可获知样品中化合物的种类及元素的赋存状态，并进一步计算得出晶粒尺寸信息。SEM技术则能直观揭示铂纳米颗粒在碳载体表面的分布均匀性、团聚状态以及载体本身的孔隙结构。本报告结合以上两种分析技术对Pt/C催化剂进行表征，旨在为优化制备工艺与解析失效机制提供技术支持。

三、应用案例

3.1 仪器

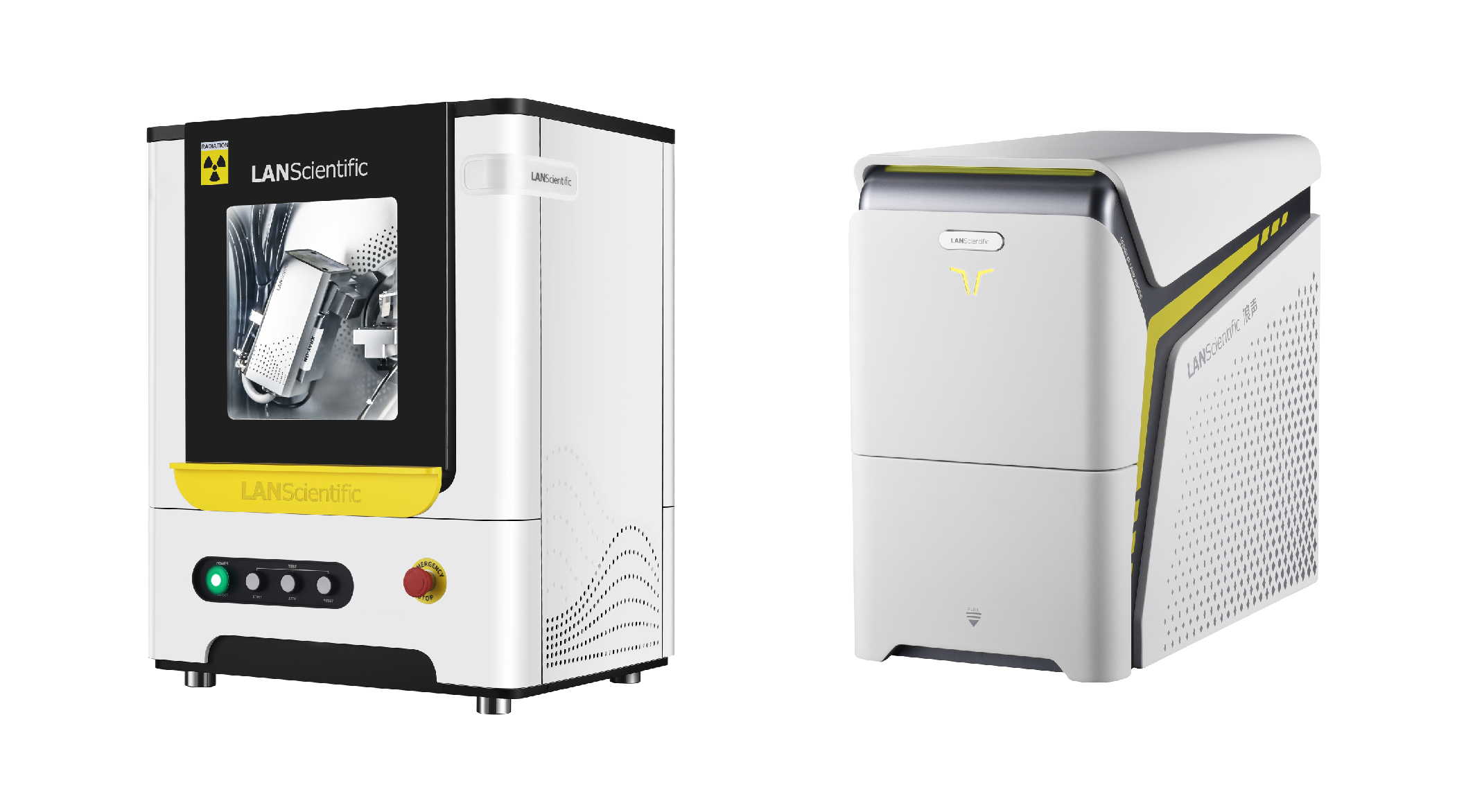

图1. 浪声桌面式X射线衍射仪FRINGE EVS，桌面式实时能谱扫描电镜SuperSEM（点击了解更多）

3.2样品处理

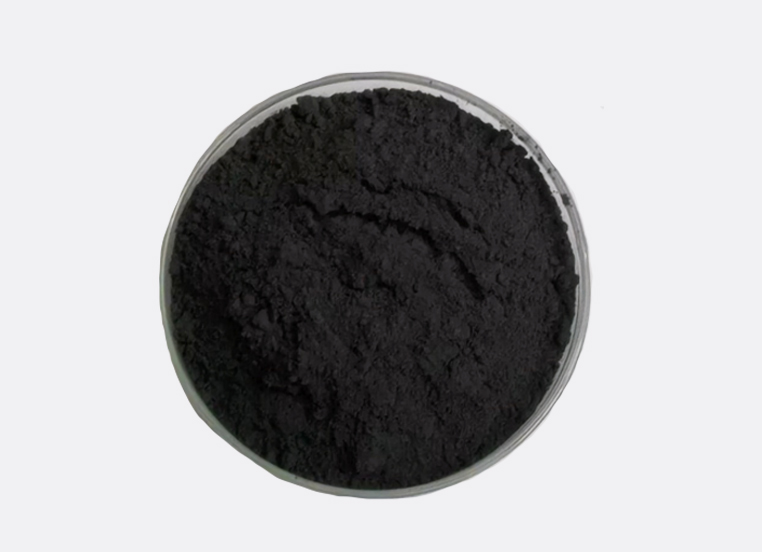

图2. Pt-C催化剂样品

取适量样品放于玻璃样品载片凹槽，轻轻压平，放入XRD仪器中测试。

将导电胶带粘在钉型样品载台上，取少量粉末置于导电胶带上方，用洗耳球吹扫多余的大颗粒样品，放入SEM仪器中测试。

四、分析结果与讨论

4.1 物相分析结果

图3为铂碳催化剂样品的衍射谱图及物相分析结果，图谱中衍射峰呈现出宽化与弥散的特征，表明样品中各物相结晶程度低，主要呈纳米尺度分布。通过与ICDD数据库进行物相鉴定，确认样品中主要存在面心立方（fcc）结构的金属铂Pt，未检测到明显的Pt氧化物或者碳化物的物相，表明样品中Pt以纳米金属单质的形式存在。

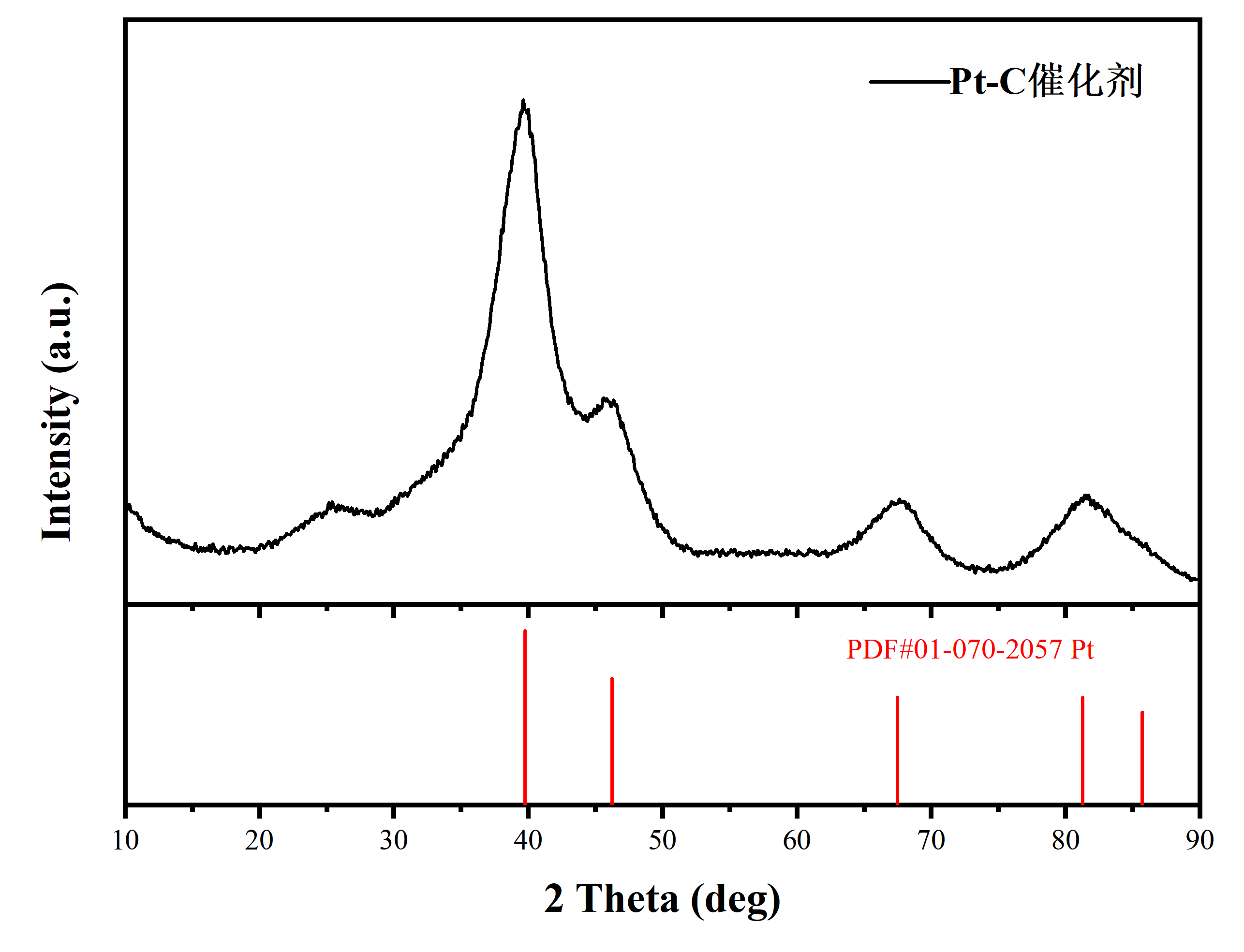

图3. 铂碳催化剂的XRD谱图及物相分析结果

4.2晶粒尺寸计算

采用LaB6标准物质校正仪器宽化效应，并基于谢乐公式计算拟合得出铂纳米粒子的平均粒径约为2.3 nm。晶粒的粒径较小，较小的晶粒尺寸有利于形成高比表面积，从而提升催化活性与铂原子利用率，同时有助于降低贵金属Pt的用量。然而，粒径处于2~5 nm范围内的Pt纳米颗粒表面能极高，随着Pt含量的增加，颗粒易发生团聚，因此其制备工艺难度较大，这也是高性能铂碳催化剂开发的主要难点。

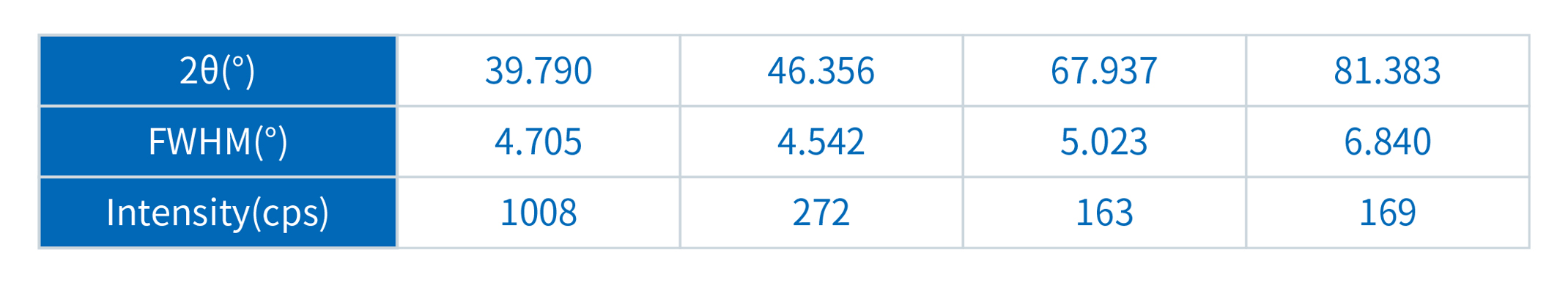

表. 峰线列表

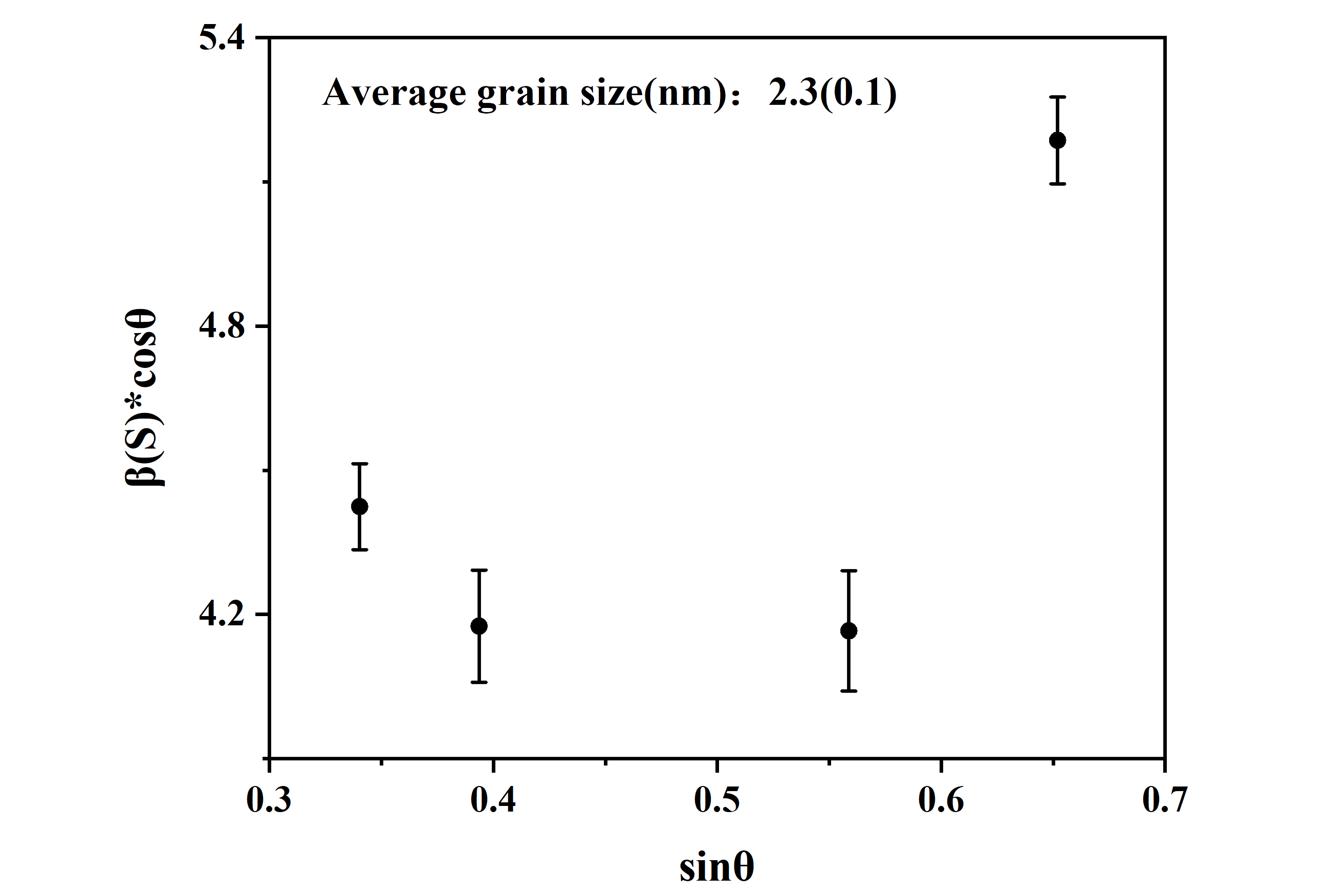

图4. 晶粒尺寸计算

4.3 纳米颗粒分布评估

由于碳和铂原子序数不同，背散射模式下二者的颗粒衬度不同，碳颗粒为暗色区域，铂颗粒为高亮区域。图5是SEM扫描观察铂碳催化剂得到的微区形貌，放大倍数为5000倍。铂纳米颗粒为高亮的点状，在碳载体上分散较为均匀，与XRD分析的纳米尺度特性相互印证，催化剂活性较好。

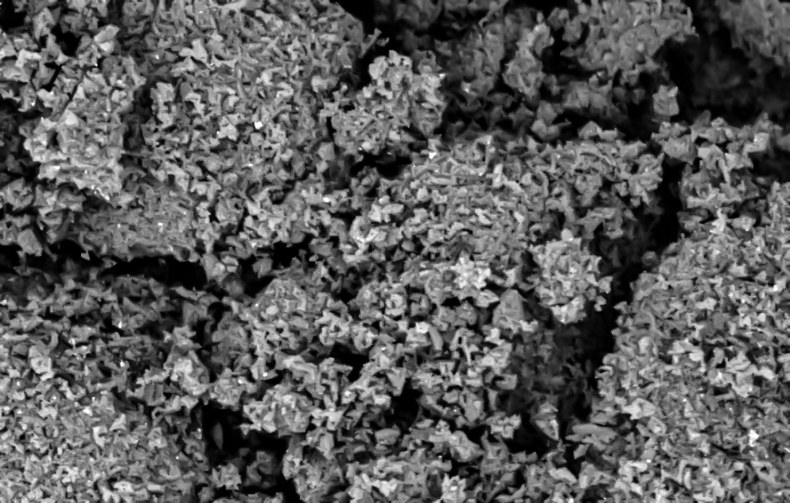

图5. SEM观察形貌5000X

4.4结论

此联合分析实验，明确了铂碳催化剂中铂以面心立方金属单质形式存在，平均晶粒尺寸为2.3 nm，同时SEM图像揭示了颗粒的分散状态。该方法体系可为铂碳催化剂的研发、工艺优化与质量评价提供全面的微观结构信息与技术支持。

五、结语

在燃料电池、石油化工及精细合成等领域，催化剂性能的提升往往依赖于对活性中心结构的精准调控。XRD与SEM的协同应用，使研究者能够在原子尺度和微米尺度之间建立桥梁，将结构特征与催化性能相关联，为高性能催化剂的设计与开发提供了坚实的表征支撑。未来，随着原位表征技术的发展，XRD与SEM在动态反应条件下的联用将进一步揭示催化剂在工作状态下的结构演变，为催化机理的深入理解和催化剂寿命的精准预测开辟新的可能。
