一、应用背景
随着电子设备向小型化、高密度方向发展，PCB（印制电路板）作为核心承载部件，其内部结构的完整性、各组件的连接质量直接决定电子设备的可靠性。PCB切片检测是评估其内部结构、排查潜在缺陷的关键手段，而传统桌面式扫描电镜常存在“体积小则样品舱受限”的痛点，无法适配PCB包埋切片这类尺寸较大的样品检测。本次案例采用SuperSEM N10XL桌面式扫描电镜，依托其“体积紧凑、样品舱充足”的核心优势，完成PCB切片的微观观察与元素分析，精准识别硅填料、铜线、镍层等关键组分，结合EDS伪彩渲染技术实现元素可视化区分，为PCB质量管控提供高效、便捷的检测方案。
二、检测需求
某电子制造企业需对批量生产的PCB产品进行质量抽检，核心检测需求如下：
1. 检测PCB切片内部的硅填料（绝缘增强组分）、铜线（导电线路）、镍层（焊接防护层）的分布状态与形貌特征；
2. 确认各组分无缺失、断裂、脱落等缺陷；
3. 快速区分不同元素组分，直观呈现各组分的空间分布关系；
4. 检测设备需适配实验室有限空间，且能放入经过包埋处理的PCB切片（包埋后样品尺寸约30mm×20mm×10mm），同时保证检测效率与成像清晰度，满足批量抽检需求。
传统台式扫描电镜因体积紧凑，样品舱空间狭小，难以容纳包埋后的PCB大尺寸切片，需对样品进行二次切割缩小尺寸，不仅增加操作流程、易造成样品损伤，还会影响检测的全面性；而大型扫描电镜体积庞大、占用空间多、操作复杂且检测成本高，不适用于实验室批量常规检测。本次选用的桌面式扫描电镜，有效解决了“体积小与样品舱容量”的矛盾，无需缩小样品尺寸，可直接放入包埋后的PCB切片，同时兼顾成像清晰度与EDS元素分析能力，完美适配本次检测需求。
三、检测设备与样品准备
1. 检测设备

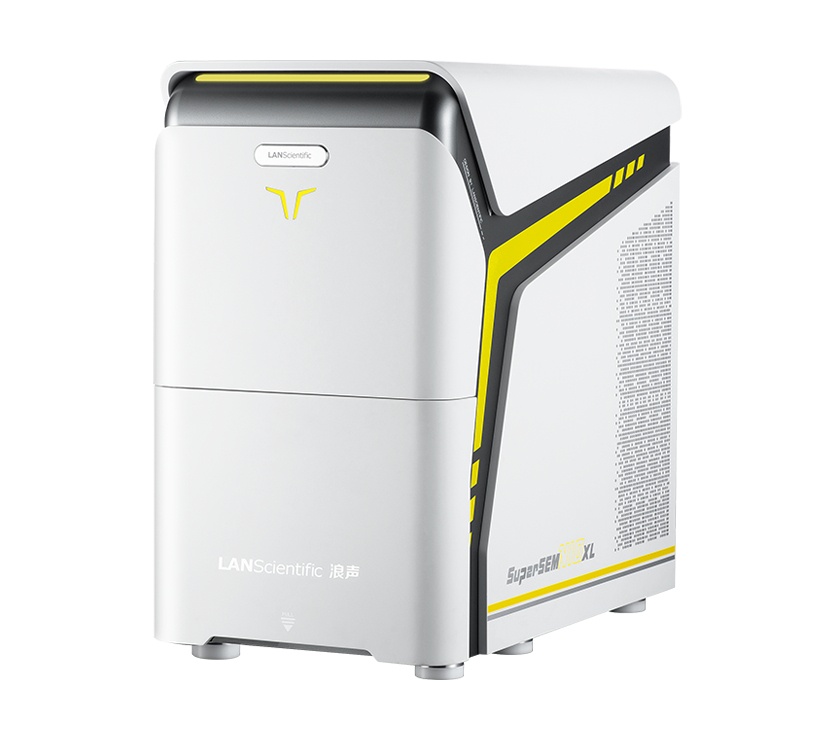

本次检测采用桌面式扫描电镜，核心优势如下：
①体积紧凑，整机占地面积仅为0.3m2，可灵活放置于实验室常规操作台，无需单独预留大型设备空间；
②样品舱设计合理，有效容纳尺寸可达50mm×40mm×20mm，可轻松放入包埋后的PCB切片，无需样品二次加工；
③搭载钨灯丝电子枪与背散射电子探测器（BSED），成像清晰度高，可清晰呈现微观形貌细节；
④配套EDS能谱分析模块，支持元素定性分析与伪彩渲染，可快速区分不同元素组分；
⑤ 操作便捷，无需专业高阶操作技能，开机后快速进入检测状态，适配批量样品抽检。
2. 样品准备
选取待检测PCB样品，采用环氧树脂进行包埋处理（目的是保护PCB切片内部结构，防止检测过程中出现破损、脱落），包埋后样品尺寸为30mm×20mm×10mm；随后对包埋样品的检测面进行打磨、抛光、无水乙醇超声清洗，去除表面氧化层与污渍，晾干后放入桌面式扫描电镜的样品舱中，无需额外调整样品尺寸，直接启动检测程序。
四、检测过程与结果分析
1. 样品舱适配性测试
将包埋后的PCB切片平稳放入桌面式扫描电镜样品舱，样品舱盖可正常闭合，样品放置牢固且无遮挡，设备运行无异常。相较于传统桌面式电镜“样品过大无法放入”的问题，该设备在保持紧凑体积的同时，充分优化样品舱空间，无需对包埋样品进行切割缩小，既节省了样品处理时间，又避免了二次加工对PCB内部结构的损伤，确保检测结果的真实性与全面性。

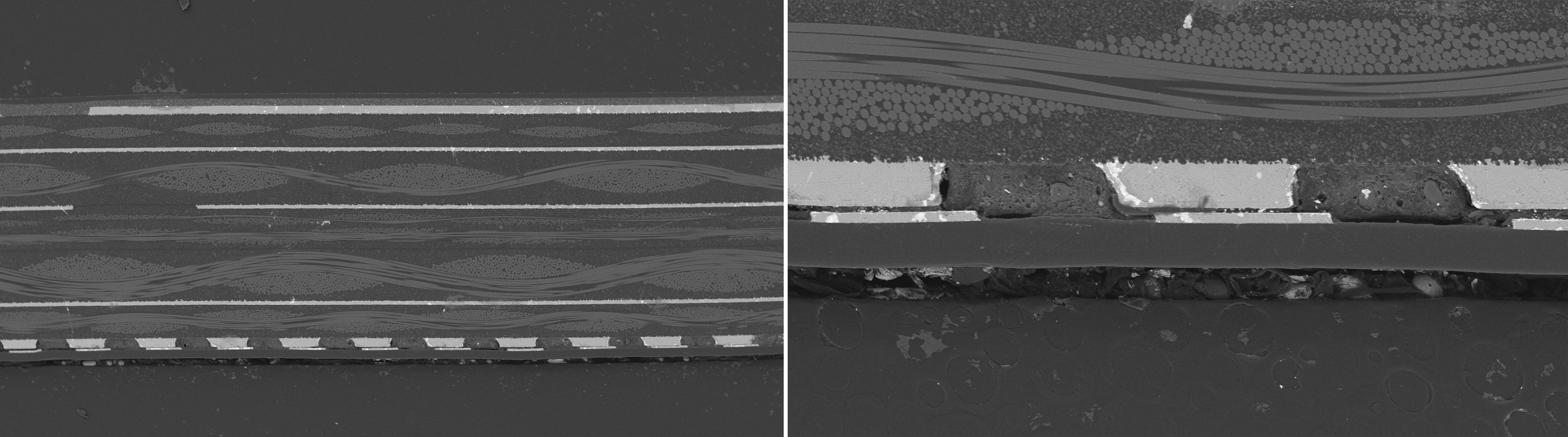

2. 微观形貌观察（BSED模式）
启动设备后，采用BSED模式对PCB切片进行微观扫描，调节放大倍数（500×~5000×），可清晰观察到PCB切片内部的三类核心组分，形貌特征清晰可辨：
硅填料：呈不规则颗粒状，均匀分散于PCB树脂基体中，颗粒边界清晰，无团聚、脱落现象，说明PCB绝缘增强工艺合格，硅填料的分散性满足产品要求；
铜线：呈连续长条状，表面光滑，无断裂、氧化痕迹，铜线与树脂基体结合紧密，无间隙、脱粘问题，确保PCB的导电性能稳定；
镍层：均匀覆盖于铜线表面，厚度均匀，无破损、露铜现象，镍层的完整性可有效提升PCB的焊接性能与耐腐蚀性，符合产品质量标准。
该桌面式扫描电镜的BSED模式成像景深大、对比度清晰，可快速区分不同组分的边界，即使是细微的形貌缺陷也能精准识别，完全满足PCB切片微观形貌检测的需求。

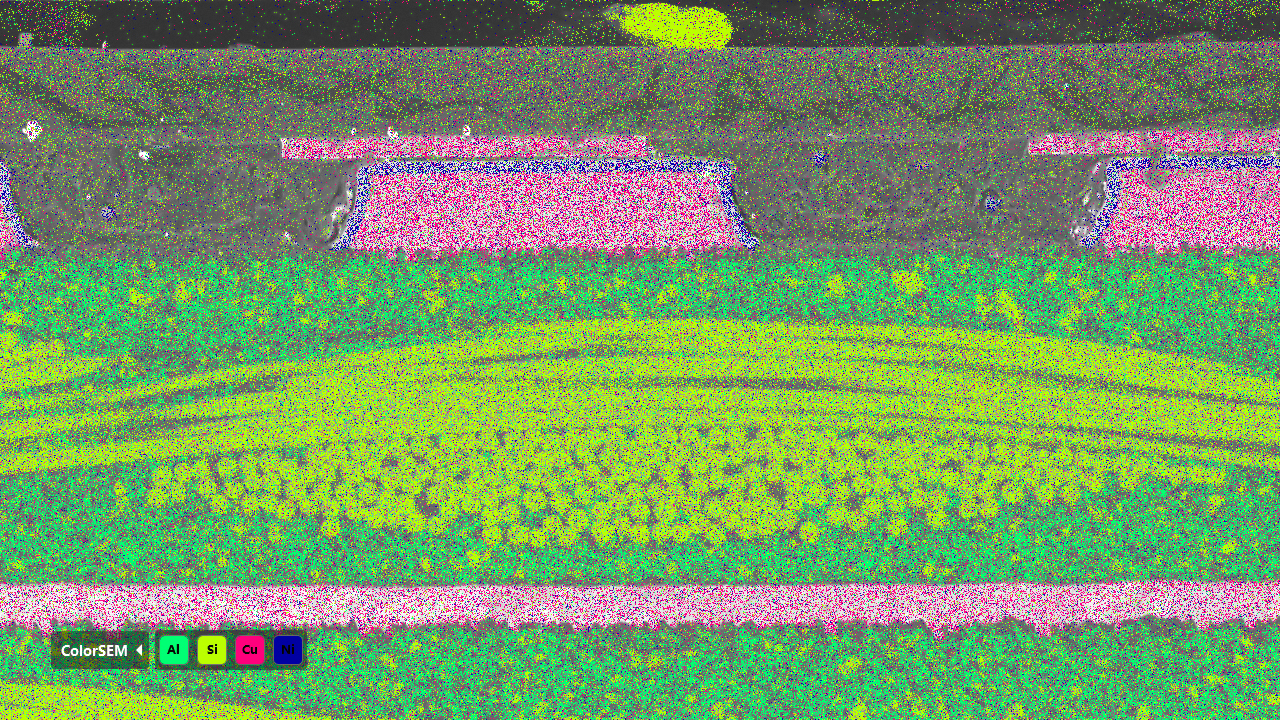

3. EDS元素分析与伪彩渲染
在微观形貌观察的基础上，启动配套的EDS能谱分析模块，对PCB切片检测面进行面扫描分析，同时开启元素伪彩渲染功能，根据不同元素的特征谱线，为各类元素赋予专属颜色（可自定义调节），实现元素分布的可视化呈现，具体结果如下：
硅元素（Si）：伪彩渲染为绿色，绿色区域均匀分布于整个检测面，与微观形貌观察到的硅填料位置完全对应，直观呈现出硅填料的分散均匀性，进一步验证了硅填料分散工艺的合理性；
铜元素（Cu）：伪彩渲染为红色，红色区域呈连续长条状，对应PCB内部的铜线结构，红色区域无断点、无缺失，说明铜线连接完整，无断裂缺陷；
镍元素（Ni）：伪彩渲染为蓝色，蓝色区域均匀覆盖在红色铜线表面，形成连续的蓝色薄层，无空白、无破损，表明镍层覆盖完整、厚度均匀，符合焊接防护要求；
其他辅助元素（如树脂基体中的碳、氧元素），分别渲染为对应颜色，清晰呈现出各元素的空间分布关系，无异常元素检出，说明PCB原材料纯度符合要求。
EDS伪彩渲染功能可快速将抽象的元素分析数据转化为直观的彩色图像，无需专业人员解读复杂的能谱数据，即可快速判断各组分的分布状态与完整性，大幅提升检测效率，适配批量PCB样品的快速抽检。
五、案例总结与设备优势体现
本次应用案例通过桌面式扫描电镜，成功完成了PCB包埋切片的微观形貌观察与元素分析，圆满达成检测需求，同时充分体现了该设备的核心优势，解决了传统桌面式电镜的核心痛点：
1、体积紧凑与样品舱充足兼顾：整机体积小巧，适配实验室有限空间，同时样品舱可轻松容纳30mm×20mm×10mm的PCB包埋样品，无需样品二次切割，节省操作时间、保护样品结构；
2、检测效率高、操作便捷：开机快速启动，无需高阶专业操作，可快速完成微观形貌观察与EDS元素分析，单组样品检测时间不超过30分钟，适配批量样品抽检；
3、成像与分析精度满足需求：钨灯丝BSED模式成像清晰，可精准识别硅填料、铜线、镍层的形貌特征与缺陷，EDS伪彩渲染可直观区分不同元素，为质量判断提供直观依据；
4、性价比突出：相较于大型扫描电镜，该桌面式扫描电镜设备采购、维护成本低，同时兼顾检测性能，可满足电子制造企业实验室、常规科研机构的PCB及类似样品的检测需求。
